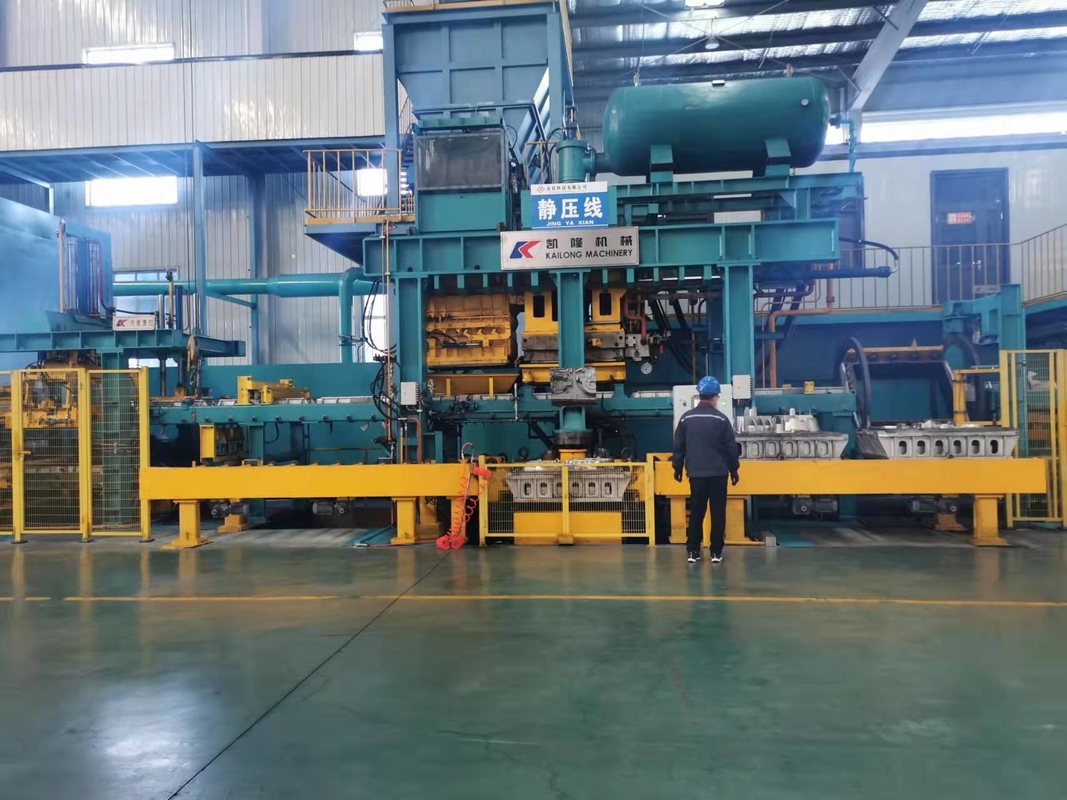

সবুজ বালির অনুভূমিকভাবে বিভাজন স্ট্যাটিক চাপ স্বয়ংক্রিয় ছাঁচনির্মাণ লাইন

সবুজ বালির অনুভূমিকভাবে বিভাজন স্ট্যাটিক চাপ স্বয়ংক্রিয় ছাঁচনির্মাণ লাইন

পণ্যের বিবরণ:

স্ট্যাটিক প্রেসার ছাঁচনির্মাণ প্রযুক্তি বলতে হাইড্রোলিক মিউটি-পিস্টন স্কুইজ কমপ্যাকশন প্রযুক্তির সাথে বায়ুপ্রবাহকে বোঝায়, কম্প্যাকশনের অসুবিধা অনুসারে, শুধুমাত্র হাইড্রোলিক মাল্টি-পিস্টন স্কুইজ কমপ্যাকশন বা এয়ারফ্লো এবং হাইড্রোলিক মাল্টি-পিস্টন সুকিজ কমপ্যাকশন বেছে নিতে পারে।

স্ট্যাটিক চাপ নিম্নলিখিত সুবিধা আছে.

1. কম্প্যাকশন বালি, অনমনীয় এবং জন্য উচ্চ ক্ষমতাঘন ছাঁচ, জটিল ঢালাই তৈরির জন্য উপযুক্ত।

2.মাত্রিক স্থায়িত্ব এবং ভাল পৃষ্ঠ রুক্ষতা.

3. ছাঁচনির্মাণ উচ্চ দক্ষতা.

4.ব্যবহার উচ্চ হার সঙ্গে ছাঁচ প্লেট.

5. ভাল কাজের অবস্থা এবং শ্রম সাশ্রয়,

অনুভূমিকভাবে বিভাজন স্ট্যাটিক চাপ স্বয়ংক্রিয় ছাঁচনির্মাণ মেশিন ওয়েইফাং কাইলং-এর স্বাধীন মেধা সম্পত্তি অধিকার সহ প্রধান পণ্যগুলির মধ্যে একটি।এটি ইঞ্জিন সিলিন্ডার ব্লক, ফ্লাইহুইল শেল, ব্রেক ড্রাম, হুইল হাব এবং অন্যান্য ধূসর লোহা, নমনীয় লোহা এবং বালির বাক্সের আকারের জন্য উপযুক্ত ইস্পাত ঢালাই উৎপাদনের জন্য উপযুক্ত।

পুরো লাইনে 30 টিরও বেশি যন্ত্রপাতি, বৈদ্যুতিক নিয়ন্ত্রণ, জলবাহী সরঞ্জাম এবং বালির বাক্স, প্যালেন্ট গাড়ি রয়েছে।এর মধ্যে রয়েছে বালি পড়া, বক্স স্প্লিটিং, বক্সের পৃষ্ঠ এবং ভিতরের গহ্বর পরিষ্কার করা, মডেলিং, টার্নিং, গেট মিলিং, গ্যাস হোল মিলিং, বক্স ক্লোজিং, বক্স হুক টাইটিং, ঢালাই কুলিং এবং অন্যান্য প্রক্রিয়া।মোল্ডিং লাইন বালি পতন, মডেলিং, কোর সেটিং, ঢালা, কুলিং পাঁচটি বিভাগে বিভক্ত।এবং এটিতে ম্যানুয়াল, একক মেশিন স্বয়ংক্রিয়, স্বয়ংক্রিয়, কোন ছাঁচনির্মাণ, কোন বালি, কোন বালি, কোন ফুঁ, ফুঁ দেওয়া বালি + ফুঁ কম্প্যাকশন, কুলিং চ্যানেল নির্বাচন এবং অন্যান্য কাজের সিস্টেম রয়েছে

মাল্টিরাম প্রেসের অনন্য নকশা
হাইড্রোলিক সিলিন্ডারে সহজ রক্ষণাবেক্ষণ এবং বিনামূল্যে অ্যাক্সেসের জন্য এয়ারফ্লো স্কুইজ সবুজ বালি ছাঁচনির্মাণ মেশিনগুলি মাল্টি-র্যাম স্কুইজ হেডের একটি অনন্য নকশা ব্যবহার করে, হাইড্রোলিক সিলিন্ডারগুলিকে একটি পুরু, মেশিনযুক্ত স্টিলের প্লেটে ঠিক করে।প্রয়োজনীয় রক্ষণাবেক্ষণের ক্ষেত্রে, স্ট্যান্ডার্ড ওয়েল্ডিং এই ভিত্তি ইস্পাত প্লেট মেরামত করতে পারে;এবং সিলিন্ডার সহজে এবং পৃথকভাবে বিনিময় করা যেতে পারে।

A. ছাঁচনির্মাণ মেশিনের প্রক্রিয়া

1. খালি ফ্লাস্ক ছাঁচনির্মাণ মেশিন ছাঁচনির্মাণ স্টেশনে সূচিত করা হয়
2. প্যাটার্ন bolsters ঘোরানো বা শাটল
3. উত্তোলন সিলিন্ডার বেড়ে যায়, এবং ফর্মওয়ার্ক, বালির বাক্স এবং প্রি-স্যান্ড ফ্রেম বৃদ্ধি পায়
4. পরিমাণগত বালি যোগ করা
5. মাল্টি-কন্টাক্টগুলিকে ভিতরে নিয়ে যাওয়ার সময় বালির বালতিটি সরান এবং প্রাক-বালি ফ্রেমের উপরের পৃষ্ঠটি পরিষ্কার করুন
6. উত্তোলন সিলিন্ডার আবার উপরে টাইট পর্যন্ত যায়
7. এয়ার প্রাক-কম্প্যাক্টিং এবং কম্প্যাকশন
8. খসড়া করার সময় উত্তোলন সিলিন্ডারটি নিচে পড়ে যায়


B. টার্নওভার মেশিন

1. ছাঁচনির্মাণ বিভাগে টার্নওভার মেশিন
বালির বাক্সটিকে 180 ডিগ্রি ঘুরিয়ে ছাঁচের জয়েন্টের দিকে মুখ করা

2. মূল সেটিং বিভাগে টার্নওভার মেশিন
ফ্লাস্ক বন্ধ করার আগে বালির বাক্সটিকে 180 ডিগ্রি ঘুরিয়ে দিনমেশিন

এর মধ্যে রয়েছে

বল বিয়ারিং এ চলমান ভারী, শক্ত রোলার সহ সামঞ্জস্যযোগ্য রোলার ব্লক

C. ডাউনগেট ড্রিলিং ডিভাইস

মোকাবেলায় নির্দিষ্ট পয়েন্টে গেট বা রাইজার মিলিংয়ের জন্য ব্যবহৃত হয়


এর মধ্যে রয়েছে

1. জলবাহী মোটর বা ঘূর্ণন জন্য মোটর
2. সার্ভো মোটর রিডুসার এবং সার্ভো কন্ট্রোলার ড্রাইভ, X/Y দিকনির্দেশের জন্য গিয়ার এবং র্যাক ড্রাইভ
3. সরল লাইন গাইড প্রক্রিয়া
4. প্রতিস্থাপনযোগ্য উচ্চ কঠোরতা ধাতু টুল
5. কাটিং টুল ধারক
6. হাইড্রোলিক লিফট সিলিন্ডার
7. ভালভ সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

D. ভেনথোল ড্রিলিং ডিভাইস

কম্প্যাকশনের পরে বালির ছাঁচে ছিদ্র করার জন্য ব্যবহৃত হয়

এর মধ্যে রয়েছে

1. জলবাহী মোটর বা ঘূর্ণন জন্য মোটর
2. সার্ভো মোটর রিডুসার এবং সার্ভো কন্ট্রোলার ড্রাইভ, X/Y দিকনির্দেশের জন্য গিয়ার এবং র্যাক ড্রাইভ
3. সরল লাইন গাইড প্রক্রিয়া
4. প্রতিস্থাপনযোগ্য উচ্চ কঠোরতা ধাতু টুল
5. কাটিং টুল ধারক
6. হাইড্রোলিক লিফট সিলিন্ডার
7. ভালভ সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা


E. ফ্লাস্ক আলাদা করার যন্ত্র

ফ্লাস্কটি বন্ধ করতে ফ্লাস্কটিকে প্যালেটে স্থানান্তর করুন

এর মধ্যে রয়েছে

1. গাইডিং ডিভাইস
2. উত্তোলন ডিভাইস
3. ফ্লাস্কের জন্য পজিশনিং ডিভাইস
4. ফ্লাস্ক বাতা বন্ধ ডিভাইস
5. ভালভ সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

F. ঢালা মেশিন

ছাঁচনির্মাণ উত্পাদন লাইনে ধূসর লোহা এবং নমনীয় লোহা ঢালাই উৎপাদনের জন্য উপযুক্ত (বক্স এবং নন-বক্স লাইন সহ)

কমই পরিবর্তন: ক্রেন বা ফর্কলিফ্ট
খ.ঢালাই ক্ষমতা: 1000 কেজি-2500 কেজি
গ.ঢালার হার: 15-22 কেজি/সেকেন্ড

এর মধ্যে রয়েছে

1. ফ্যান আকৃতির ঢালাই ব্যাগ
2. সার্ভো টিল্টিং মেকানিজম
3. যানবাহন এবং ট্র্যাক সিস্টেমের অনুদৈর্ঘ্য এবং অনুভূমিক আন্দোলন
4. নিয়ন্ত্রণ এবং অপারেটিং সিস্টেম
5. নিরাপদ সিস্টেম
6. তারের ইউনিট
7. ইনকিউবেশন সিস্টেম

জি স্থানান্তর গাড়ি ও রেল ব্যবস্থা

ছাঁচনির্মাণ বিভাগে এবং কুলিং বিভাগে বালির ছাঁচ এবং প্যালেট পরিবহনের জন্য ব্যবহৃত হয়

এর মধ্যে রয়েছে

1. হোল্ডিং ব্রেক সহ মোটর রিডুসার দ্বারা চালিত গিয়ার এবং র্যাক চলমান ডিভাইস
2. 22kg/m হালকা রেল
3. 4টি হাঁটার চাকা, গাইড চাকা এবং নিভে যাওয়া বর্গাকার ইস্পাত সহ ট্রানজিশন গাড়ি
4. স্থানান্তর গাড়ী জন্য সীমা ডিভাইস
5. হাইড্রোলিক ইনডেক্সিং এবং কুশনিং ডিভাইস আনুপাতিক ভালভ দ্বারা নিয়ন্ত্রিত
6. চেইন টানুন
7. ভালভ সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

H. পাঞ্চ-আউট মেশিন

ফ্লাস্ক থেকে ছাঁচটি পাঞ্চ-আউট করতে, উপরে থেকে কাজ করে, স্ট্রিপিং ডিভাইস হিসাবে ডিজাইন করা হয়েছে

এর মধ্যে রয়েছে

1. উত্তোলন ডিভাইস
2. ভ্রমণ ড্রাইভিং ইউনিট
3. ফ্লাস্ক উত্তোলন এবং পাঞ্চ-আউট সিলিন্ডার
4. কঠোর বেলন সঙ্গে প্রক্রিয়া conveying
5. সাপোর্টিং ফ্রেমওয়ার্ক
6. ভালভ সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

I. ফ্লাস্ক আলাদা করার মেশিন

স্থানান্তরকারী গাড়ি থেকে খালি ফ্লাস্কগুলি তুলে নেওয়ার জন্য, কোপ এবং টেনে আলাদা করা, রোলার কনভেয়ারে কোপ এবং টেনে আনা এবং মোল্ডিং লাইনের মাধ্যমে আরও পরিবহন

এর মধ্যে রয়েছে

1. উত্তোলন ডিভাইস
2. গাইডিং ডিভাইস
3. ফ্লাস্কের জন্য ডিভাইসের অবস্থান
4. আনক্ল্যাম্প ডিভাইস
5. ভালভ সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

G. প্যালেট পরিষ্কার করার যন্ত্র

অবশিষ্ট ছাঁচনির্মাণ বালি থেকে প্যালেটগুলির উপরের পৃষ্ঠতলগুলি পরিষ্কার করার জন্য

এর মধ্যে রয়েছে

1. ফ্রেমওয়ার্ক
2. সামঞ্জস্যযোগ্য ফলক
3. বল বিয়ারিং সহ ভারী রোলার টেবিলের জন্য গাইড স্লাইড
4. সামঞ্জস্যযোগ্য সামনের স্ক্র্যাপার সহ উইপিং ব্রাশ এবং উপরে এবং নীচে দুলতে সক্ষম

K. ভিতরের প্রাচীর পরিষ্কারের ডিভাইস

ছাঁচনির্মাণের সময় বালি পড়া রোধ করতে বালির বাক্সের ভিতরের দেওয়ালে অবশিষ্ট বালিটি স্ক্র্যাপ করুন।

এর মধ্যে রয়েছে

1. ফ্রেমওয়ার্ক
2. সুইজারল্যান্ড থেকে ROSTA টরসিয়াল স্প্রিং।
3. সামঞ্জস্যযোগ্য স্ক্র্যাপার
4. গাইডিং ডিভাইস
5. লিফটিং ডিভাইস
6. ভালভ সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

I. রোলার কনভেয়র, ইনডেক্সিং রড, কুশনিং রড

রেসওয়েতে ফ্লাস্ক একের পর এক বক্স বহন করতে, এক সময়ে একটি বালির বাক্স পিচ;একটি স্যান্ডবক্স তৈরি করার জন্য রোল টেবিলের বাফারিং নির্মাণের জন্য ধীরে ধীরে থামুন

এর মধ্যে রয়েছে

1. চাপ সহ তেল সিলিন্ডারের হাইড্রোলিক পাওয়ার সাপ্লাই সিস্টেম
2. সাপোর্টিং এবং গাইডিং রোলার

এম পজিশনিং মেকানিজম

ঢালাই পরিবাহক লাইনের শেষে প্যালেট ঠিক করা

এর মধ্যে রয়েছে

1. রিলোকেটেবল বেস প্লেট
2. জলবাহী ঘূর্ণমান প্লেট
3. ভালভ সিস্টেম
4. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

N. হাইড্রোলিক সিস্টেম

ছাঁচনির্মাণ লাইন চালানোর জন্য প্রধান শক্তি প্রদান

এর মধ্যে রয়েছে

1. হাইড্রোলিক স্টেশন
2. ভালভ এবং ভালভ ব্লক
3. তেল ট্যাঙ্ক
4. তেল তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা
5. জলবাহী তেল হিটার
6. ভালভ কন্ট্রোল প্যানেলের সম্পূর্ণ সেট

O. ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা

ছাঁচনির্মাণ লাইনের স্বয়ংক্রিয় অপারেশনের জন্য এবং ইন্টারলকিং ম্যানুয়াল অপারেশন এবং নন-ইন্টারলকিং ইনস্টলেশন অপারেশন মেরামত ও রক্ষণাবেক্ষণের জন্য

1. সিমেন্স পিএলসি, টাচ স্ক্রিন এবং নেটওয়ার্ক ইথারনেট ইত্যাদি সহ
2. মানব-কম্পিউটার ইন্টারফেস গ
3. স্কেল প্লেট
4. কম ভোল্টেজ বৈদ্যুতিক উপাদান
5. PLC নিয়ন্ত্রণ ব্যবস্থা
6. রিমোট কন্ট্রোল সিস্টেম
